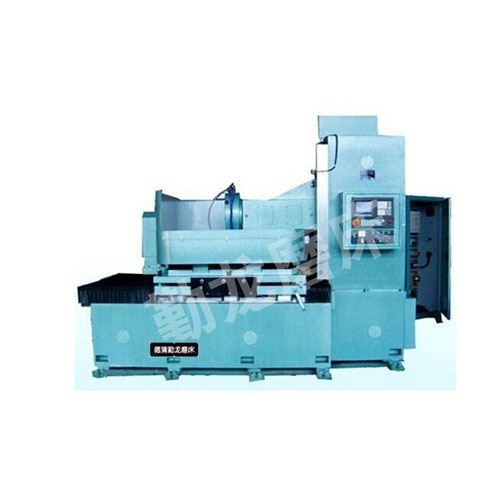

SKM73120臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф1250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體結構穩重緊(jin)湊、精度(du)高、性能可靠、制造工藝性好，操作方便(bian)。
18072822299

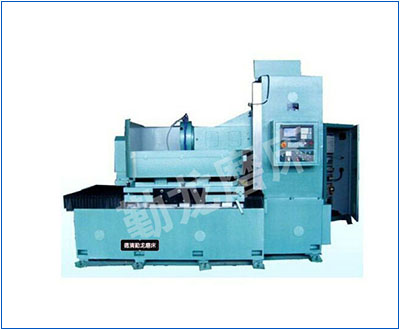

適用(yong)·范圍
● 采用砂輪(lun)周邊磨削，工(gong)件上(shang)下兩平(ping)面均(jun)可獲得高精度平(ping)行度、尺寸精度和工(gong)件表面粗糙度。
● 適合圓(yuan)臺平面磨削，本機(ji)主要(yao)磨削直徑φ1250范圍內的圓(yuan)形端面、平面加工件（根據需要(yao)可定制)。
● 適用(yong)磨削(xue)環形零件(jian)，適用(yong)于(yu)鋸片廠(chang)、軸承(cheng)廠(chang)、汽配廠(chang)、陶(tao)瓷(ci)密封件(jian)廠(chang)、摩擦片廠(chang)、活塞(sai)廠(chang)、發動機廠(chang)、工(gong)(gong)具(ju)廠(chang)和(he)一般機械廠(chang)的產品車間(jian)和(he)工(gong)(gong)具(ju)車間(jian)，磨削(xue)加工(gong)(gong)精密零件(jian)。
產品(pin)·特點
磨頭結構
磨頭采(cai)用(yong)靜(jing)壓結構，克服了(le)軸(zhou)承啟動(dong)和停止時出現的干摩(mo)擦造(zao)成(cheng)的軸(zhou)與軸(zhou)承磨損(sun)現象(xiang)，提高(gao)(gao)了(le)主(zhu)軸(zhou)的使(shi)用(yong)壽(shou)命及精度保持(chi)性(xing)(xing)；當(dang)主(zhu)軸(zhou)啟動(dong)后，依靠(kao)淺腔階梯效(xiao)應(ying)形成(cheng)較大的動(dong)壓承載力，大大地提高(gao)(gao)了(le)主(zhu)軸(zhou)剛度；高(gao)(gao)壓油膜的均(jun)化(hua)作用(yong)和良好(hao)和抗振性(xing)(xing)保證了(le)主(zhu)軸(zhou)具有很高(gao)(gao)的旋轉精度和運轉平穩性(xing)(xing)。（11）KW電機驅動(dong)，最高(gao)(gao)轉速1450rpm。設(she)備采(cai)用(yong)高(gao)(gao)速（CBN）砂(sha)(sha)輪加工兩端(duan)面，提高(gao)(gao)端(duan)面光潔度。（砂(sha)(sha)輪可根據用(yong)戶需求定制）
機床零部件
機床(chuang)上(shang)重要零部件均(jun)采用品牌廠(chang)家產品，質量可靠，易(yi)于維(wei)護(hu)。如導軌用德國力士樂品牌，臺灣絲桿，進口電器，海利普變頻器等等。
鑄件材料
鑄件采用375HT材料(liao)，材質好，強度(du)高(gao)，床(chuang)身立(li)柱均采用二次(ci)回火處理，消除內應力，延長(chang)機床(chuang)壽命(ming)(ming)，以確保高(gao)精度(du)，高(gao)剛性，延長(chang)機床(chuang)壽命(ming)(ming)。
床身立柱
床(chuang)身立柱均(jun)用進(jin)口(kou)加工(gong)中(zhong)心(xin)和進(jin)口(kou)龍門加工(gong)中(zhong)心(xin)加工(gong)，高精(jing)的加工(gong)設備(bei)和加工(gong)工(gong)藝保證了精(jing)度。
電氣采用獨立電柜
電(dian)(dian)氣(qi)采用獨立電(dian)(dian)柜，獨立操縱臺，自(zi)主研發的數控(kong)系(xi)統控(kong)制(zhi)，可實現自(zi)動(dong)控(kong)制(zhi)，自(zi)動(dong)完成循(xun)環磨削(xue)，自(zi)動(dong)檢測對(dui)刀，自(zi)動(dong)分辨、自(zi)動(dong)補償，操作簡(jian)單方便。
裝置結構
橫向進給及垂直(zhi)進給裝置，由伺(si)服電(dian)機（≥10N.m）、減速機構(gou)、滾珠絲(si)杠、直(zhi)線導軌。其(qi)中垂直(zhi)軸(zhou)有(you)制動或自鎖裝置，并配有(you)光柵(zha)尺絕對坐(zuo)標定位。
設置潤滑點
磨床各(ge)導軌處(chu)均設置潤滑點，由電動潤滑泵(beng)進行潤滑。為(wei)工作臺配備獨(du)立(li)供油箱，進、回管路通過拖鏈(lian)合理(li)布局。
芯線圈設計
電磁吸盤采(cai)用銅芯線圈設計，表(biao)面花(hua)盤采(cai)用同心圓并割花(hua)設計，客戶也可定制花(hua)盤。表(biao)面磁力均(jun)勻(yun)，并配備了自(zi)動充退磁裝置，具有磁力可調、失磁保護等功能(neng)。
不變形，精度高
加工產品不(bu)變形，精度高(gao)，工件厚(hou)度差距保持(chi)在 0.01mm以內，具體詳見(jian)產品參(can)數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73120 | SSKM73120 | SKM73120 | SSKM73120 |
| 工作臺直徑（mm） | Φ1250 | Φ1250 | Φ1250 | Φ1250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1250*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~150 | 0~150 | 0~150 | 0~150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 500 | 500 | 500 | 500 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 650 | 650 | 650 | 650 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
