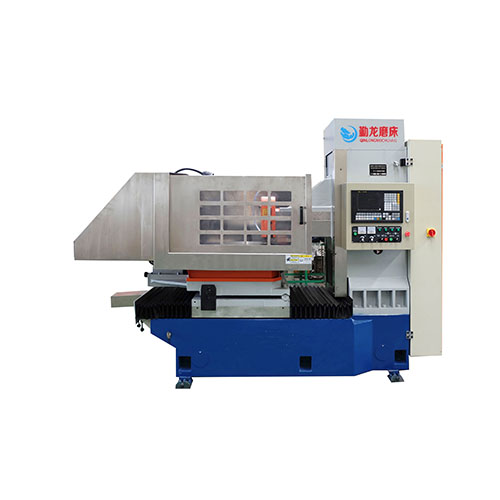

SKMG7380臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф830mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸采用靜壓磨頭。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精度高、性(xing)能可靠(kao)、制(zhi)造(zao)工藝(yi)性(xing)好，操作使用(yong)方便(bian)。
18072822299
適(shi)用·范圍
● 采用砂輪周(zhou)邊磨(mo)削，工件上下(xia)兩(liang)平(ping)面(mian)均(jun)可獲得高精(jing)度(du)平(ping)行(xing)度(du)、尺寸(cun)精(jing)度(du)和工件表面(mian)粗糙度(du)。
● 適合圓臺平(ping)面(mian)磨(mo)削(xue)，本機主要(yao)磨(mo)削(xue)直徑(jing)φ830范(fan)圍內的圓形端(duan)面(mian)、平(ping)面(mian)加工件（根據(ju)需要(yao)可(ke)定制(zhi))。
● 適用(yong)于鋸(ju)片廠(chang)(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)(chang)、汽(qi)配廠(chang)(chang)(chang)(chang)、陶瓷密(mi)封件廠(chang)(chang)(chang)(chang)、摩擦(ca)片廠(chang)(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)(chang)、發動機(ji)廠(chang)(chang)(chang)(chang)、工(gong)具廠(chang)(chang)(chang)(chang)和(he)(he)一般機(ji)械廠(chang)(chang)(chang)(chang)的產品(pin)車(che)間(jian)和(he)(he)工(gong)具車(che)間(jian)，磨削加(jia)工(gong)精密(mi)零件。
產品·特(te)點
磨頭結構
磨頭采(cai)用(yong)靜壓結構，克服了軸(zhou)承啟動(dong)和(he)停止時(shi)出現的(de)(de)干(gan)摩擦造成的(de)(de)軸(zhou)與軸(zhou)承磨損現象，提(ti)(ti)(ti)高了主軸(zhou)的(de)(de)使用(yong)壽命及精度(du)(du)保(bao)持性(xing)(xing)；當(dang)主軸(zhou)啟動(dong)后，依靠淺腔階梯效(xiao)應形成較大的(de)(de)動(dong)壓承載力，大大地提(ti)(ti)(ti)高了主軸(zhou)剛(gang)度(du)(du)；高壓油(you)膜的(de)(de)均化(hua)作用(yong)和(he)良好和(he)抗振性(xing)(xing)保(bao)證了主軸(zhou)具有(you)很(hen)高的(de)(de)旋轉精度(du)(du)和(he)運轉平穩性(xing)(xing)。（7.5）KW電(dian)機驅動(dong)，最高轉速2900rpm。設備采(cai)用(yong)高速（CBN）砂輪加工(gong)兩端面(mian)，提(ti)(ti)(ti)高端面(mian)光潔度(du)(du)。特別(bie)是臺階面(mian)的(de)(de)磨削。（砂輪可根據用(yong)戶需求定(ding)制）。
機床零部件
機(ji)床上重要(yao)零(ling)部件(jian)，均采用品牌(pai)廠(chang)家產品，質量可(ke)靠，易于維護。如導軌(gui)用德(de)國力士樂(le)品牌(pai)，臺灣絲桿，進(jin)口電器(qi)，海利普變頻(pin)器(qi)等等。
鑄件材料
鑄件采用375HT材料，材質好，強度(du)高，床身立(li)柱均采用二次回(hui)火處理，消除內應力，延長機床壽命(ming)，以(yi)確(que)保(bao)高精度(du)，高剛性，延長機床壽命(ming)。
床身立柱
床身(shen)立柱均用進口加(jia)(jia)工(gong)(gong)(gong)(gong)中心(xin)和進口龍門加(jia)(jia)工(gong)(gong)(gong)(gong)中心(xin)加(jia)(jia)工(gong)(gong)(gong)(gong)，高精的加(jia)(jia)工(gong)(gong)(gong)(gong)設(she)備(bei)和加(jia)(jia)工(gong)(gong)(gong)(gong)工(gong)(gong)(gong)(gong)藝保證了精度。 再經(jing)人(ren)工(gong)(gong)(gong)(gong)產刮(gua)。
電氣采用獨立電柜
電氣采用獨立(li)電柜，獨立(li)操(cao)縱臺(tai)，自(zi)主研(yan)發的(de)數控(kong)系統(tong)控(kong)制(zhi)，可(ke)實現自(zi)動控(kong)制(zhi)，自(zi)動完成循環磨削，自(zi)動檢測(ce)對(dui)刀，自(zi)動分辨、自(zi)動補(bu)償，操(cao)作簡單方便(bian)。
裝置結構
橫向進給及垂(chui)直(zhi)(zhi)進給裝置(zhi)，由伺服電機（≥10N.m）、減(jian)速(su)機構、滾珠絲杠、直(zhi)(zhi)線導軌。其中(zhong)垂(chui)直(zhi)(zhi)軸有制(zhi)動或自鎖(suo)裝置(zhi)，并配有光柵尺絕對坐(zuo)標(biao)定位(wei)。
設置潤滑點
磨床各導軌(gui)處均設置潤(run)滑(hua)點(dian)，由電動潤(run)滑(hua)泵進(jin)行潤(run)滑(hua)。為工(gong)作臺配備(bei)獨立(li)供油(you)箱，進(jin)、回管(guan)路通過拖鏈合理布局。
芯線圈設計
電磁吸盤采(cai)用銅(tong)芯線圈設計(ji)，表面(mian)(mian)花(hua)盤采(cai)用同心圓并割(ge)花(hua)設計(ji)，客(ke)戶(hu)也可定(ding)制花(hua)盤。表面(mian)(mian)磁力均勻(yun)，并配(pei)備了自(zi)動(dong)充退磁裝置，具有磁力可調、失磁保護等功能。
不變形，精度高
加工(gong)產(chan)品不變形，精度高，工(gong)件厚度差距保(bao)持在 0.001mm以內，具體詳見產(chan)品參數表(biao)。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM7380 | SSKM7380 | SKMG7380 | SSKMG7380 |
| 工作臺直徑（mm） | Φ830 | Φ830 | Φ830 | Φ830 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ830*100 | Φ830*100 | Φ830*100 | Φ830*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～220 | 0～220 | 0～220 | 0～220 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 150 | 150 | 150 | 150 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-4 | 0-4 | 0-4 | 0-4 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 450 | 450 | 450 | 450 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ400x40xΦ203 | Φ400x40xΦ203 | Φ400x40xΦ203 | Φ400x40xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.003 | 0.003 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 4 | 4 | 4 | 4 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 11 | 11-2 | 11 | 11-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 150 | 150 | 150 | 150 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 5500 | 5500 | 5500 | 5500 |
| Net Weight(kg) |
