SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體(ti)結(jie)構穩重(zhong)緊湊(cou)、精(jing)度高、性能可(ke)靠(kao)、制造工藝好(hao)，操作方便。
18072822299
適用·范(fan)圍
● 采(cai)用砂輪周邊磨削，工件上下兩平(ping)面(mian)均可獲得(de)高(gao)精度(du)(du)平(ping)行度(du)(du)、尺寸精度(du)(du)和(he)工件表(biao)面(mian)粗糙度(du)(du)。
● 適合(he)圓(yuan)臺平面磨削，本(ben)機主要磨削直徑φ2050范(fan)圍內的圓(yuan)形端面、平面加工件（根據需要可定制)。
● 適用磨削環形零件(jian)，適用于鋸片廠(chang)、軸承廠(chang)、汽配廠(chang)、陶(tao)瓷密(mi)封(feng)件(jian)廠(chang)、摩(mo)擦片廠(chang)、活塞(sai)廠(chang)、發動機廠(chang)、工(gong)具廠(chang)和(he)一般(ban)機械(xie)廠(chang)的產品車間(jian)和(he)工(gong)具車間(jian)，磨削加工(gong)精密(mi)零件(jian)。
產品·特點
磨頭結構
磨頭采用靜(jing)壓(ya)結構，克(ke)服了(le)(le)軸(zhou)承啟動和停止(zhi)時出現的干摩擦造成的軸(zhou)與軸(zhou)承磨損現象(xiang)，提(ti)高(gao)(gao)了(le)(le)主軸(zhou)的使用壽命及精(jing)度(du)保持性(xing)；當主軸(zhou)啟動后，依靠淺腔階梯效應形成較大的動壓(ya)承載力，大大地提(ti)高(gao)(gao)了(le)(le)主軸(zhou)剛度(du)；高(gao)(gao)壓(ya)油膜的均化作用和良好和抗(kang)振(zhen)性(xing)保證了(le)(le)主軸(zhou)具有很高(gao)(gao)的旋轉(zhuan)精(jing)度(du)和運轉(zhuan)平穩(wen)性(xing)。（11）KW電機(ji)驅(qu)動，最高(gao)(gao)轉(zhuan)速(su)1450rpm。設備采用高(gao)(gao)速(su)（CBN）砂(sha)輪(lun)(lun)加工兩(liang)端(duan)面，提(ti)高(gao)(gao)端(duan)面光潔度(du)。（砂(sha)輪(lun)(lun)可根據用戶需求定制(zhi)）
機床重要零部件
機床重要(yao)零(ling)部件，均采用品牌(pai)廠家產品，質量可(ke)靠，易于維護。如導軌用德國力士樂品牌(pai)，臺灣絲桿(gan)，進口電器，海利普(pu)變(bian)頻器等(deng)等(deng)。
鑄件材料
鑄件采用(yong)375HT材料，材質好，強度(du)高，床(chuang)身立柱(zhu)均(jun)采用(yong)二次回火處(chu)理，消除內應力(li)，延(yan)長機(ji)床(chuang)壽命，以確保高精度(du)，高剛(gang)性(xing)，延(yan)長機(ji)床(chuang)壽命。
床身立柱
床身立柱均(jun)用進(jin)口(kou)加(jia)(jia)工(gong)(gong)(gong)中心和(he)進(jin)口(kou)龍門加(jia)(jia)工(gong)(gong)(gong)中心加(jia)(jia)工(gong)(gong)(gong)，高精(jing)的加(jia)(jia)工(gong)(gong)(gong)設備和(he)加(jia)(jia)工(gong)(gong)(gong)工(gong)(gong)(gong)藝保證了(le)精(jing)度。

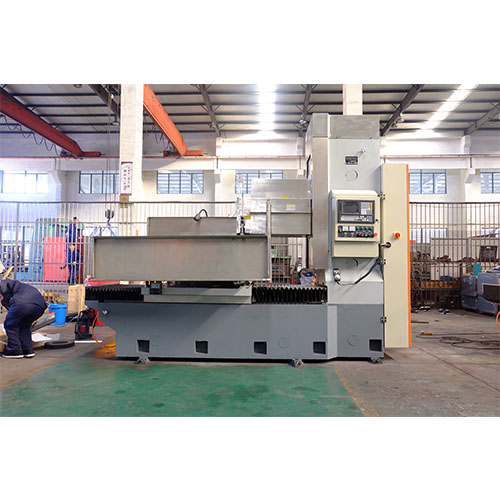

電氣采用獨立電柜
電氣采用獨立(li)電柜(ju)，獨立(li)操(cao)縱臺，自(zi)(zi)主研發的數控(kong)系統(tong)控(kong)制，可(ke)實現自(zi)(zi)動(dong)控(kong)制，自(zi)(zi)動(dong)完成循(xun)環磨削，自(zi)(zi)動(dong)檢測對(dui)刀(dao)，自(zi)(zi)動(dong)分辨、自(zi)(zi)動(dong)補償，操(cao)作簡單方(fang)便。
裝置結構
橫(heng)向進(jin)給及(ji)垂直(zhi)進(jin)給裝置，由伺服電(dian)機(ji)（≥10N.m）、減速機(ji)構、滾珠絲杠、直(zhi)線導(dao)軌。其中垂直(zhi)軸有(you)制動或自鎖裝置，并配有(you)光柵(zha)尺絕(jue)對坐標定位。
設置潤滑點
磨床各導軌處均設置潤(run)滑點，由電(dian)動潤(run)滑泵進行潤(run)滑。為工作臺配備(bei)獨立供油(you)箱(xiang)，進、回管路通過拖鏈合理布(bu)局。
芯線圈設計

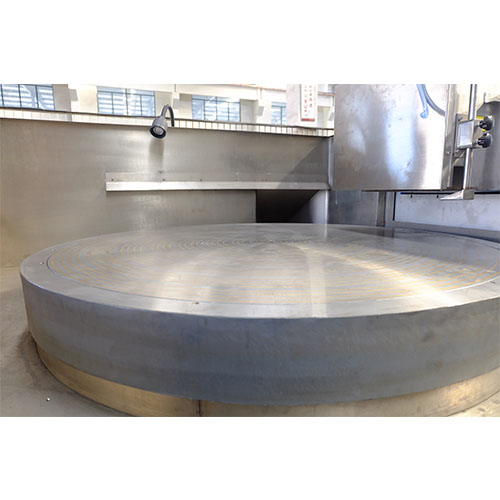

電(dian)磁(ci)吸(xi)盤采(cai)(cai)用(yong)銅芯線圈設計(ji)，表(biao)面花(hua)盤采(cai)(cai)用(yong)同心圓并割花(hua)設計(ji)，客戶(hu)也可定(ding)制花(hua)盤。表(biao)面磁(ci)力均勻，并配備了自(zi)動充退磁(ci)裝置，具有磁(ci)力可調(diao)、失磁(ci)保護等功能。
不變形，精度高
加(jia)工產品不(bu)變形，精度高，工件(jian)厚度差(cha)距(ju)保持(chi)在 0.01mm以內，具體詳見產品參數表。
技(ji)術·規格(ge)
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
